Der neue DHS-HomeManager

Unser neuer DHS-HomeManager ist fertig. In verschiedenen Gewändern, mit unterschiedlichster Ausstattung. Die Vorserien-Fertigung ist abgeschlossen, viele Varianten wurden getestet.

Nach langem Probieren, vielen Optionen (letztes Jahr der NeoCore2), zwischendurch andere Pi-Clone, haben wir eine perfekte Basis für unseren neuen DHS-HomeManager gefunden.

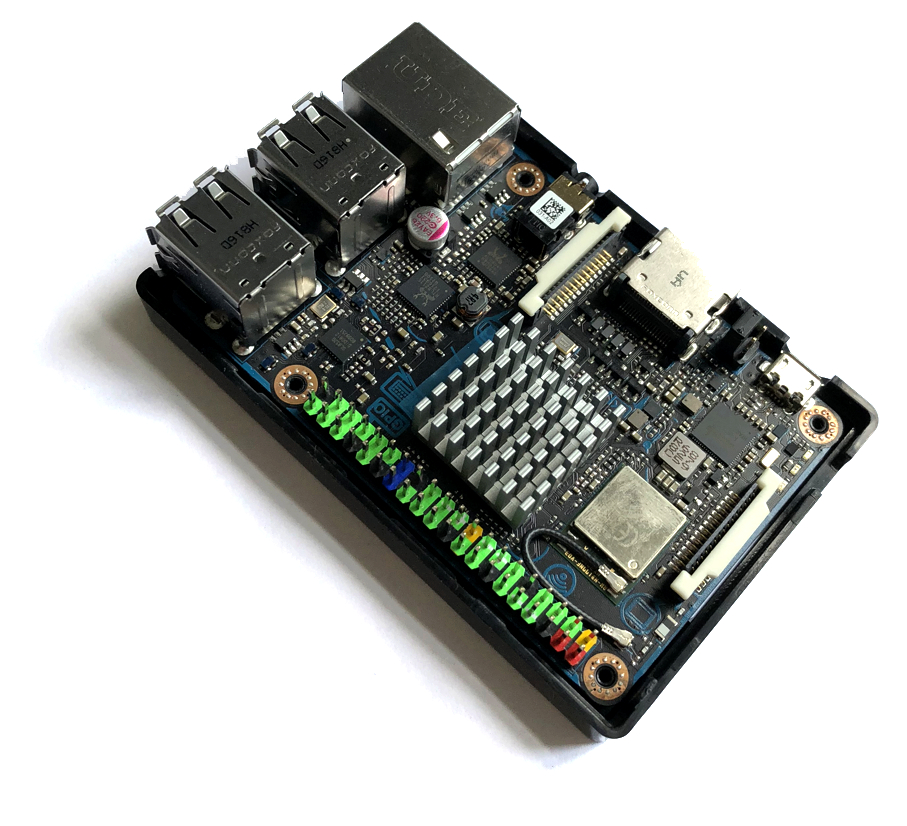

Wie das möglich ist? Ganz einfach. Unser neuer DHS-HomeManager basiert auf dem Tinkerboard S von Asus:


Damit ist die Basis, also das BaseBoard, vom Layout und den GPIOs voll kompatibel zum RapsberryPi. Warum dann nicht einfach einen Raspberry Pi? Weil wir uns und unserer Philosophie treu bleiben!

Das Tinkerboard S von Asus verfügt über eine 4-Kern CPU mit 1,8 GHz, 2GB Ram und 16GB eMMC-Flash-Speicher. Also genau wie unser bisheriger DHS-HomeManager ist auch hier KEINE SD-Karte zum Betrieb nötig. Das System inkl. aller Software, FHEM und allen Daten liegt auf der Flash-Disk.

Das erhöht die Zuverlässigkeit und die Zugriffsgeschwindigkeit. Außerdem kann der SD-Port verwendet werden, um Daten zu lagern, Backups zu machen, etc. Das Tinkerboard S ist halt ein besserer Clone des Raspberry Pi.



Und was macht daraus unseren DHS-HomeManager?

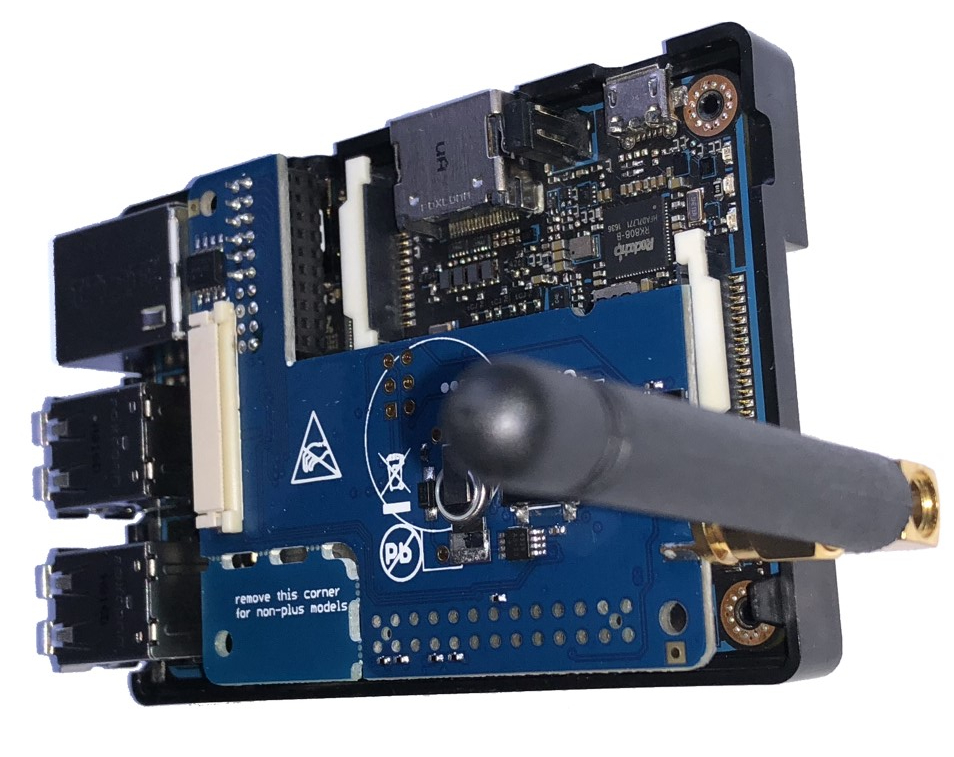

Unsere bewährte Technologie. Neben dem sorgsam installierten und konfigurierten ARMBIAN-Betriebssystem ist auch FHEM als OpenSource Smart-Home-Lösung an Board, wie auch alle notwendigen Konfigurationen, um Ihnen alle Freiheiten zu bieten. Dazu zählt wie immer unsere Hardware: auch hier gibt es einen Shield, ein Aufsatz-Board, welches einen Funk-Transceiver, bekannt als CUL oder CSM, zur Verfügung stellt, und einen Erweiterungsport für unsere TEMs (Technologie-Erweiterungs-Module):

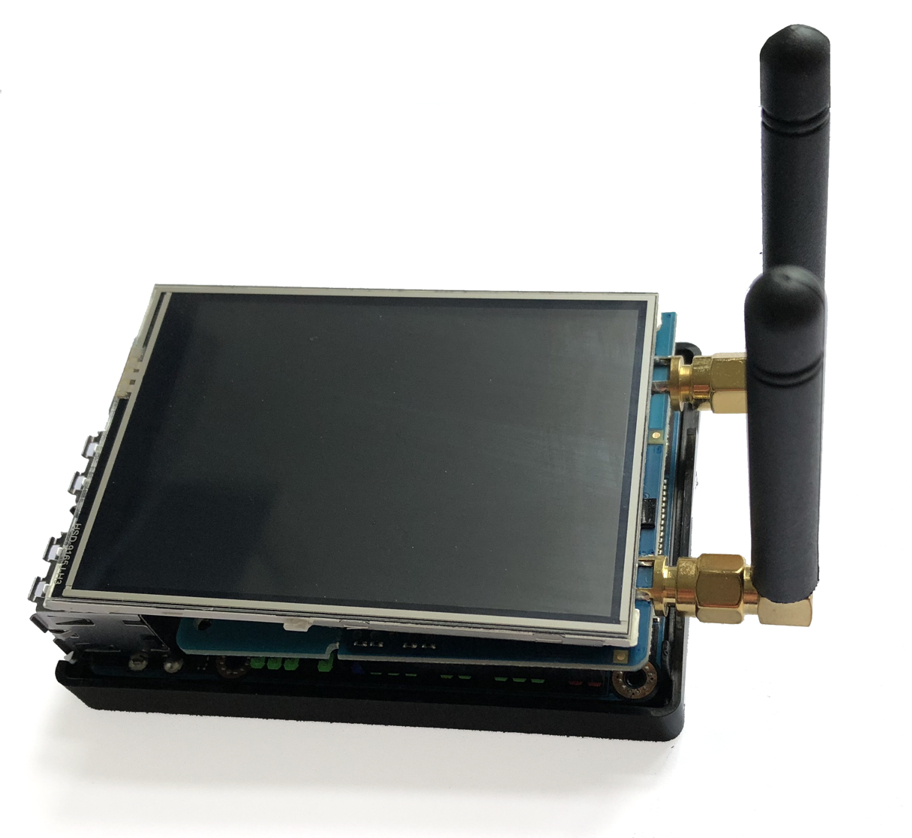

Damit ist es möglich sowohl zwei Funk-Transceiver (wahlweise 868MHz oder 433 MHz) wie auch ein 3,2 Zoll TFT-Touch-Display zu betreiben:


Dies passend in ein Kunststoff-Gehäuse integriert, bildet eine Variante unseres neuen DHS-HomeManagers:


Da wir hier aber über ein BaseBoard reden, das sowohl Pin- wie auch Layout-kompatible mit dem RaspberryPi ist, haben wir für Sie alle Möglichkeiten genutzt, um auch Ihrer Individualität Raum zu geben. So kann unser
DHS-HomeManager z.B. auch mit anderen Displays, dann als reine USB-SmartHome Lösung, funktionieren.

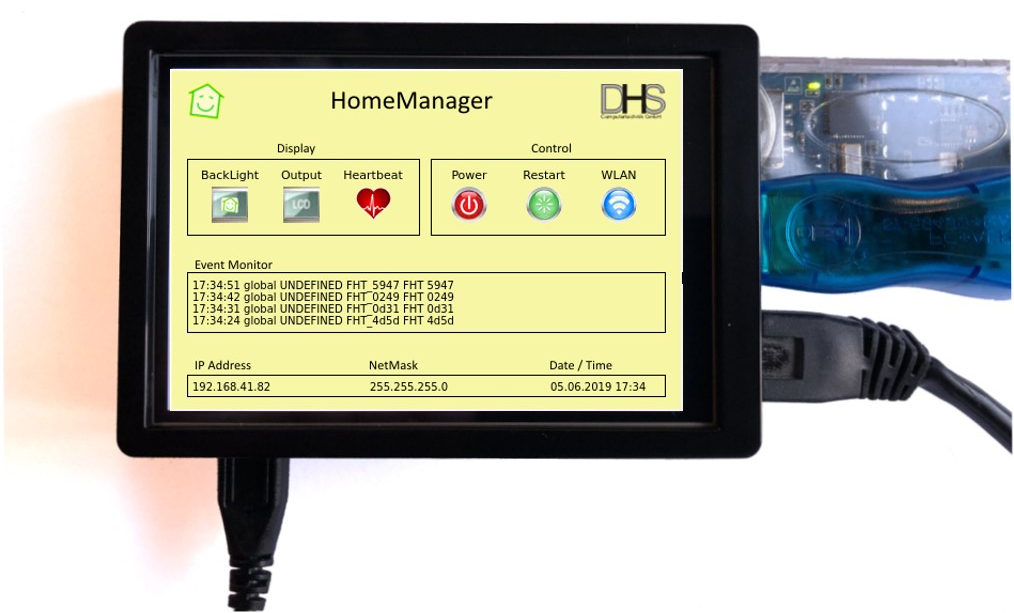

Hier zunächst mit gleichem Gehäuse, aber 3,5" Touch-Display und USB-Transceivern (1-Wire & 868MHz):

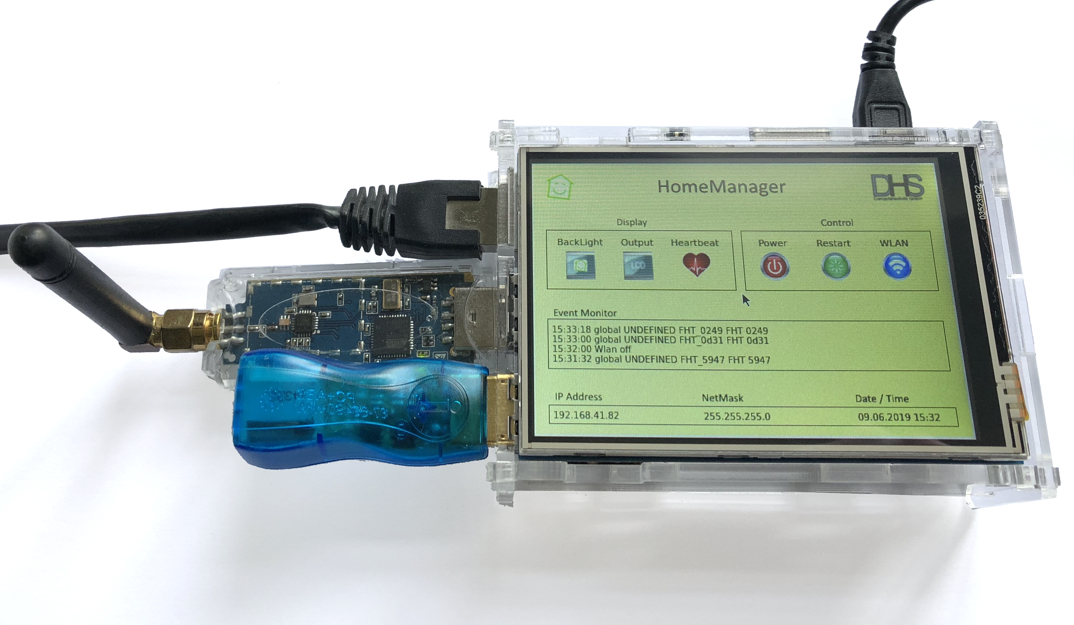

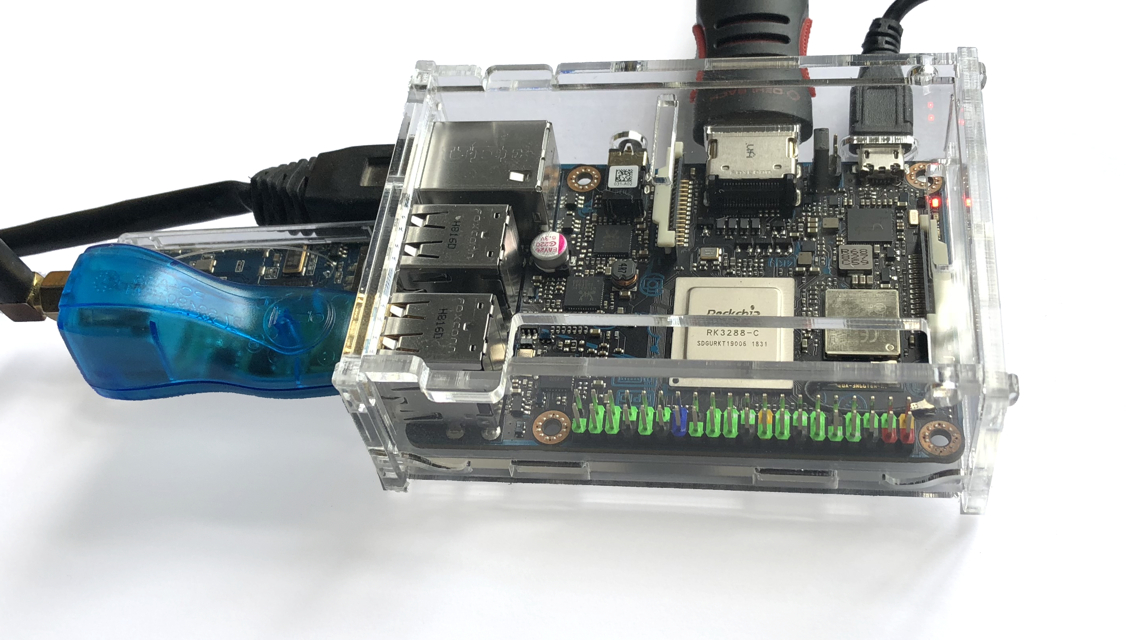

Alternativ mit einem wunderschönen hochtransparentem Gehäuse und wahlweise mit oder ohne 3,5" Touch-Display (gleiche USB-Transceiver):

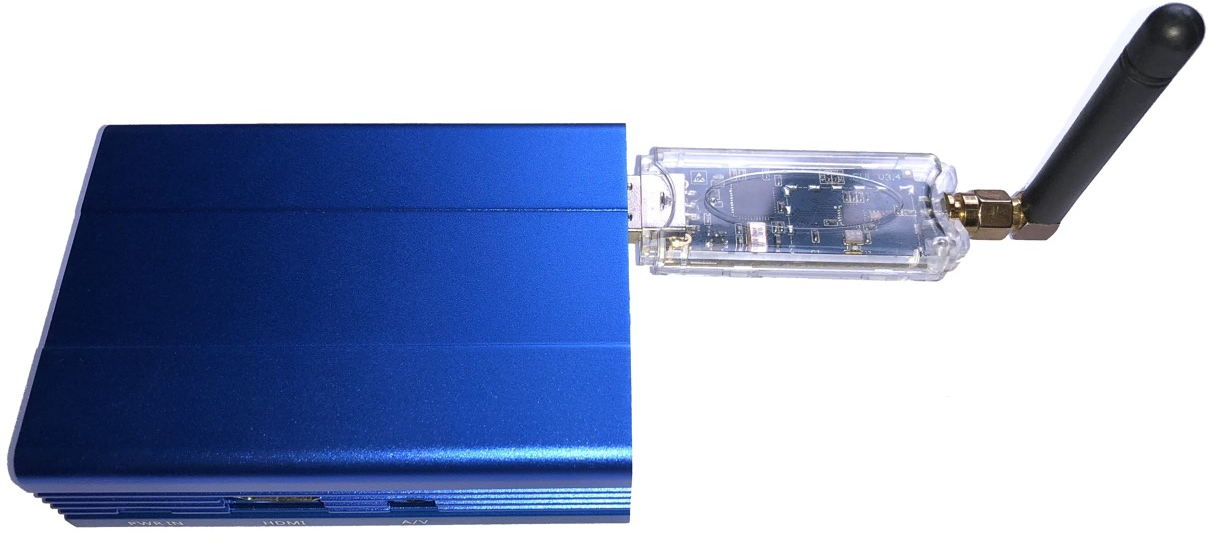

Falls es kein Display sein soll, sondern eher eine robuste Installation, ist unser DHS-HomeManager auch in einem Metall-Gehäuse (Farbe wählbar) anzutreffen. Und dies sowohl mit, wie auch ohne Aufsatz-Board (Shields), also mit integrierten Transceivern, oder als reine USB-Lösung:


Auch das Transceiver-Board paßt in ein Metall-Gehäuse, allerdings ohne Display. Ebenso sind Transceiver-Boards für 1-Wire mit jeweils einem TEM-Port als Basis verfügbar. Somit ist auch eine reine Kabel-Lösung, 1-Wire und z.B. KNX, wieder denkbar.

Und das alles auf unserer installierten Plattform, mit einem Betriebssystem (ARMBIAN), welches Support bis mind. 2024 in der aktuellen Verion gewährleistet und einer abgestimmten Konfiguration von FHEM, so dass Sie all Ihre Bussysteme nahtlos integrieren können.

Selbstverständlich funktionieren auch unsere TEM-Erweiterungen per Ethernet oder USB mit unserem neuen DHS-HomeManager.
